eNSP - Kurulum, İlk Bakış ve Statik Yönlendirme
Packet Tracer'ın Huawei versiyonu olan eNSP kurulumunu aşağıdaki bağlantıdan yapıyoruz. Dosyaları görüntülemek için üye olmanız gerekiyor.
https://forum.huawei.com/enterprise/en/ ... 665569-861
Rar'ları çıkardığınızda txt dosyaları göreceksiniz, bu dosyalardaki txt kısmını silerek rar yazın ve aynı klasörde bütün partlar rar olacak şekilde duruyorken part1'i çıkarın ve kurulumu yapın.
Kurulum sırasında istenen VirtualBox, Winpcap ve Wireshark yazılımlarının önceden kurulu olduğundan emin olun. Kurduğunuz eNSP sürümü bu yazılımların yeni sürümlerini desteklemiyor olabilir. Örneğin ben Help butonuna basarak VirtualBox'ın 4.2.X-5.2.X aralığındaki sürümlerinin desteklendiğini gördüm ve eski bir sürümünü indirmek zorunda kaldım. Güvenlik duvarı için istenen izinleri verin.
Kurduğumuzda tıpkı Packet Tracer'daki gibi bir ekran gelecek. Şimdi birlikte basit bir topoloji kuralım.
Sol taraftaki ekranda Routers sekmesinde Router yazan cihazı alıp boş bir alana bırakın. Yanına bağlayacağımız diğer yönlendiriciyi de aynı şekilde sürükleyip bırakın.
Her bir yönlendiriciye bağlanacak anahtar cihazlarını Switches sekmesinden S5700'ü seçerek yerleştirin. Ardından anahtarlara bağlanacak bilgisayarları End Devices sekmesinden PC'yi seçerek yerleştirin.
Bilgisayarları çift tıklayarak Basic Config sekmesi üzerinde 255.255.255.0 subnet maskesiyle ve altlarında gösterilen IP'leri verdikten sonra Default Gateway olarak bağlı oldukları yönlendiricinin kendi ağlarının bulunduğu taraftaki IP'sini yazarak Apply butonuna basın. Örneğin bu PC1 için 192.168.1.1'dir.
Show All Interface butonuna basarak veya yönlendiricinin bacaklarının üstüne gelerek hangi porta hangi kablonun bağlanmış olduğunu görebilirsiniz.
Bütün cihazları sağ tıklayarak Start butonuyla çalıştıralım.
Birinci yönlendiricimize çift tıklayarak terminaline giriyoruz. İsterseniz display interface brief komutuyla bağlı olan portların listesini görebilirsiniz.
Burada int GigabitEthernet0/0/0 veya kısaca int gig0/0/0 yazarak ilgili portun ayarlarını yapacağız.
Ardından yönlendiricimizin diğer bacağına geçiyoruz. Burada int Ethernet0/0/0 veya kısaca int eth0/0/0 yazarak ilgili portun ayarlarını yapacağız.
Yönlendiricimizin diğer bacağındaki IP adresini de 192.168.1.1 olarak atıyoruz.
Diğer yönlendiricimizin de terminaline çift tıklayarak giriyoruz ve yukarıdaki adımların aynısını kendi IP adresleri ve portlarına göre uyguluyoruz.
Statik Yönlendirme
Şimdi ilk yönlendiricimize dönelim. ip route-static 192.168.2.0 255.255.255.0 88.77.66.2 yazarak statik yönlendirme yapalım.
Ekran aşağıdaki gibi olacaktır.
İkinci yönlendiricimizde ise ip route-static 192.168.1.0 255.255.255.0 88.77.66.1 komutu ile bu tarafa yönlendirme yapacağız.
Şimdi ikinci yönlendiricimizdeki bütün komutları tek ekranda görelim:
Artık test edebiliriz.
Örneğin PC1'e çift tıklayalım ve Command bölümüne gelelim. PC için IP ayarlarımızın doğru olup olmadığını ipconfig ile kontrol edebiliriz:
Bu zaten kendi ağımızda olduğu ve switch ile bağlı olduğumuz için haberleşmemiz normal. Peki 192.168.2.0 ağındaki bir bilgisayarla haberleşebiliyor muyuz? Test edelim:
Eğer bu şekilde diğer ağdaki bilgisayara ulaşabiliyorsak statik yönlendirmemiz başarılı demektir.
Eğer verdiğimiz IP'yi kontrol etmek istiyorsak display ip interface [ARAYÜZADI] şeklinde bir komut kullanabiliriz.
Cihazlarımızda konfigürasyonu tamamladıktan sonra kullanıcı moduna
Kaydettiğimiz konfigürasyonu dışarı aktarmak için önce cihazları kapatıyoruz. Ardından cihaza sağ tıklayıp Export Config butonuna tıklıyoruz. konfigürasyonismi.cfg şeklinde bir dosya ismiyle kaydediyoruz. Daha sonra bu konfigürasyonları eNSP üzerinde cihaza sağ tıklayıp Import Config butonuyla içe aktarabilir veya gerçek cihazlarda kullanabiliriz.
Gerçek cihazlara konfigürasyon dosyaları yüklenirken konsol kablosu ya da management portu kullanılır. Bu işlem için SSH veya Telnet uygulamaları kullanılır. En sık kullanılanlar Putty ve SecureCRT'dir.
Cihazın Başlatılamama Sorununun Çözümü
Diğer yönlendiricileri eklediğinizde "Failed to start device AR1. Error code 40" hatası alıyorsanız Menu/Tools/Register Device'a girerek AR_Base, AC_Base, AP_Base, AD_Base ve SAP_Base'i seçerek Register butonuna basın ve bütün işlemlerin bitmesini bekleyin. VirtualBox'ın desteklenen bir sürümünün olduğundan emin olun. Yukarıda anlatılan kurulumdaki işlemleri uygulayın ve bilgisayarı yeniden başlatın.
Bazı Önemli Bağlantılar:
https://support.huawei.com/enterprise/e ... ation-file
https://forum.huawei.com/enterprise/en/ ... 665569-861
Rar'ları çıkardığınızda txt dosyaları göreceksiniz, bu dosyalardaki txt kısmını silerek rar yazın ve aynı klasörde bütün partlar rar olacak şekilde duruyorken part1'i çıkarın ve kurulumu yapın.
Kurulum sırasında istenen VirtualBox, Winpcap ve Wireshark yazılımlarının önceden kurulu olduğundan emin olun. Kurduğunuz eNSP sürümü bu yazılımların yeni sürümlerini desteklemiyor olabilir. Örneğin ben Help butonuna basarak VirtualBox'ın 4.2.X-5.2.X aralığındaki sürümlerinin desteklendiğini gördüm ve eski bir sürümünü indirmek zorunda kaldım. Güvenlik duvarı için istenen izinleri verin.
Kurduğumuzda tıpkı Packet Tracer'daki gibi bir ekran gelecek. Şimdi birlikte basit bir topoloji kuralım.
Sol taraftaki ekranda Routers sekmesinde Router yazan cihazı alıp boş bir alana bırakın. Yanına bağlayacağımız diğer yönlendiriciyi de aynı şekilde sürükleyip bırakın.
Her bir yönlendiriciye bağlanacak anahtar cihazlarını Switches sekmesinden S5700'ü seçerek yerleştirin. Ardından anahtarlara bağlanacak bilgisayarları End Devices sekmesinden PC'yi seçerek yerleştirin.
Bilgisayarları çift tıklayarak Basic Config sekmesi üzerinde 255.255.255.0 subnet maskesiyle ve altlarında gösterilen IP'leri verdikten sonra Default Gateway olarak bağlı oldukları yönlendiricinin kendi ağlarının bulunduğu taraftaki IP'sini yazarak Apply butonuna basın. Örneğin bu PC1 için 192.168.1.1'dir.

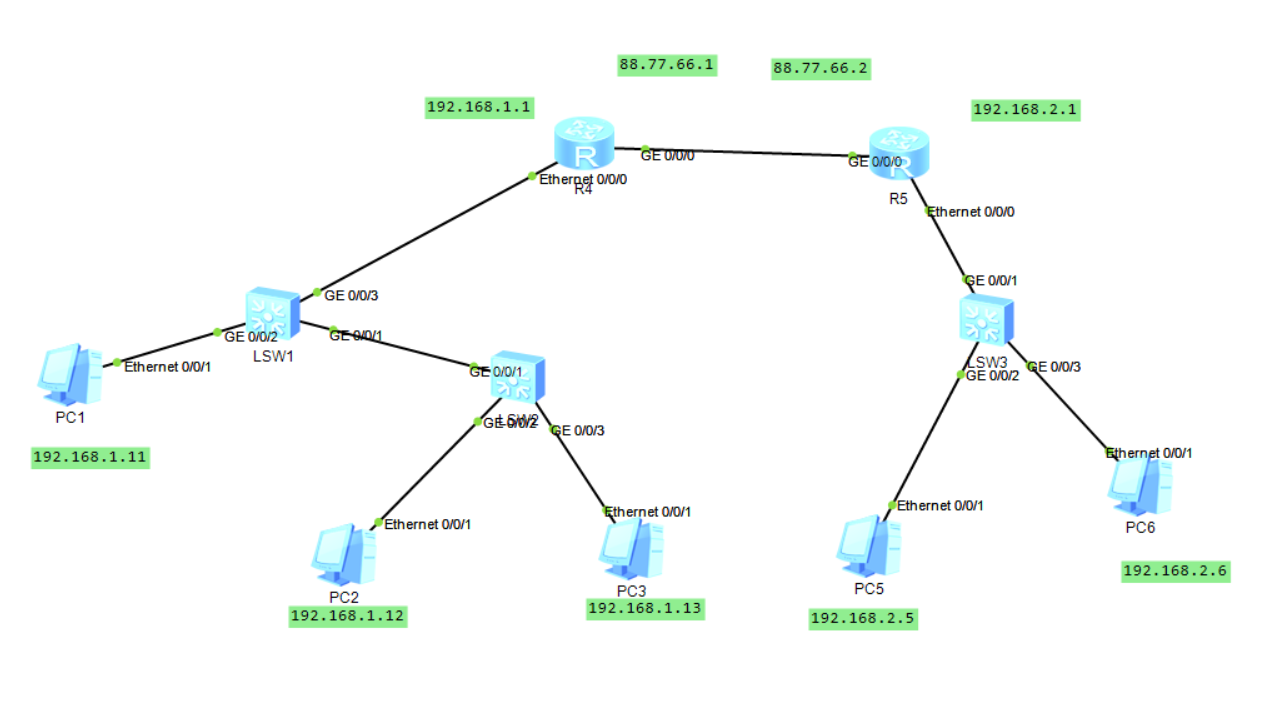

- topoloji.PNG (150.48 KiB) 484 kere görüntülendi
Show All Interface butonuna basarak veya yönlendiricinin bacaklarının üstüne gelerek hangi porta hangi kablonun bağlanmış olduğunu görebilirsiniz.
Bütün cihazları sağ tıklayarak Start butonuyla çalıştıralım.

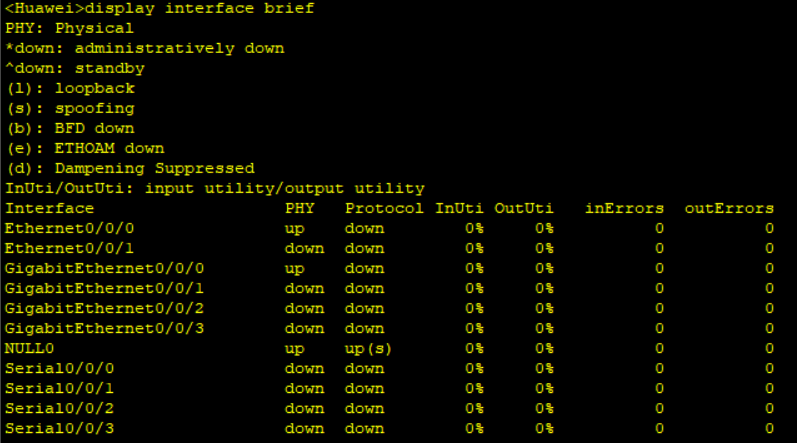

Birinci yönlendiricimize çift tıklayarak terminaline giriyoruz. İsterseniz display interface brief komutuyla bağlı olan portların listesini görebilirsiniz.
- display interface brief.PNG (72.22 KiB) 475 kere görüntülendi
Enter'a bastığımızda cihaz hazır olduğunda aşağıdaki gibi bir görünümle karşılaşacağız.Please press enter to start cmd line!
Kullanıcı görünümünden sistem görünümüne geçmek için system-view yazalım ve ardından şöyle bir görüntüyle karşılaşacağız:<Huawei>
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]
Burada int GigabitEthernet0/0/0 veya kısaca int gig0/0/0 yazarak ilgili portun ayarlarını yapacağız.

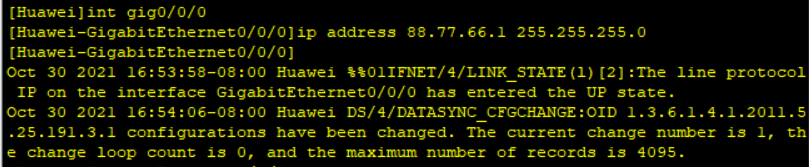

Ardından bu portun ip adresini ip address 88.77.66.1 255.0.0.0 yazarak atıyoruz.[Huawei]int gig0/0/0
- router1gigabit.PNG (46.2 KiB) 480 kere görüntülendi
Ardından yönlendiricimizin diğer bacağına geçiyoruz. Burada int Ethernet0/0/0 veya kısaca int eth0/0/0 yazarak ilgili portun ayarlarını yapacağız.
[Huawei-Ethernet0/0/0]int eth0/0/0

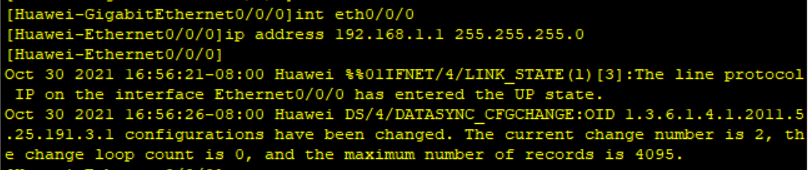

Yönlendiricimizin diğer bacağındaki IP adresini de 192.168.1.1 olarak atıyoruz.
- router1eth0.PNG (44.81 KiB) 481 kere görüntülendi
Diğer yönlendiricimizin de terminaline çift tıklayarak giriyoruz ve yukarıdaki adımların aynısını kendi IP adresleri ve portlarına göre uyguluyoruz.
Statik Yönlendirme
Şimdi ilk yönlendiricimize dönelim. ip route-static 192.168.2.0 255.255.255.0 88.77.66.2 yazarak statik yönlendirme yapalım.

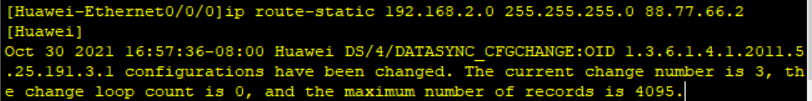

Ekran aşağıdaki gibi olacaktır.
- router1statiky.PNG (27.67 KiB) 479 kere görüntülendi
İkinci yönlendiricimizde ise ip route-static 192.168.1.0 255.255.255.0 88.77.66.1 komutu ile bu tarafa yönlendirme yapacağız.

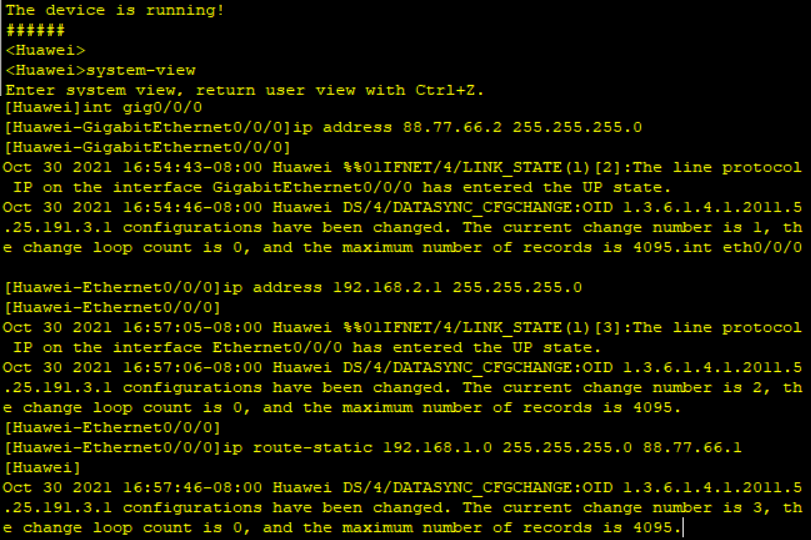

Şimdi ikinci yönlendiricimizdeki bütün komutları tek ekranda görelim:
- router2tam.PNG (144.07 KiB) 480 kere görüntülendi
Artık test edebiliriz.
Örneğin PC1'e çift tıklayalım ve Command bölümüne gelelim. PC için IP ayarlarımızın doğru olup olmadığını ipconfig ile kontrol edebiliriz:

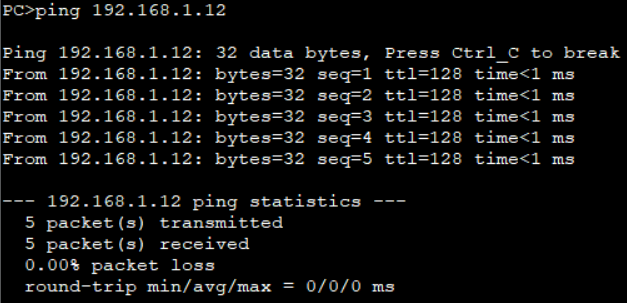

Şimdi kendi ağımızdaki bir bilgisayara ping atalım:PC>ipconfig
Link local IPv6 address...........: fe80::5689:98ff:fec0:31a6
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 192.168.1.11
Subnet mask.......................: 255.255.255.0
Gateway...........................: 192.168.1.1
Physical address..................: 54-89-98-C0-31-A6
DNS server........................:
PC>ping 192.168.1.12
- resim_2021-10-30_172606.png (104.25 KiB) 476 kere görüntülendi

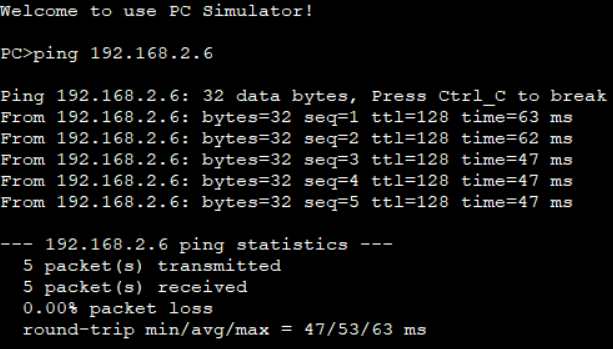

Bu zaten kendi ağımızda olduğu ve switch ile bağlı olduğumuz için haberleşmemiz normal. Peki 192.168.2.0 ağındaki bir bilgisayarla haberleşebiliyor muyuz? Test edelim:
- resim_2021-11-19_113157.png (114.29 KiB) 431 kere görüntülendi
Eğer bu şekilde diğer ağdaki bilgisayara ulaşabiliyorsak statik yönlendirmemiz başarılı demektir.
Eğer verdiğimiz IP'yi kontrol etmek istiyorsak display ip interface [ARAYÜZADI] şeklinde bir komut kullanabiliriz.
komutu ile bütün portlara ait IP'leri görebiliriz.display ip interface brief
Cihazlarımızda konfigürasyonu tamamladıktan sonra kullanıcı moduna
komutu ile dönüpreturn
komutuyla kaydediyoruz. Aksi takdirde cihazımız yeniden başladığında konfigürasyon kaydedilmemiş olacaktır.save
komutuyla mevcut konfigürasyon görülebilir.display current-configuration
Kaydettiğimiz konfigürasyonu dışarı aktarmak için önce cihazları kapatıyoruz. Ardından cihaza sağ tıklayıp Export Config butonuna tıklıyoruz. konfigürasyonismi.cfg şeklinde bir dosya ismiyle kaydediyoruz. Daha sonra bu konfigürasyonları eNSP üzerinde cihaza sağ tıklayıp Import Config butonuyla içe aktarabilir veya gerçek cihazlarda kullanabiliriz.
Gerçek cihazlara konfigürasyon dosyaları yüklenirken konsol kablosu ya da management portu kullanılır. Bu işlem için SSH veya Telnet uygulamaları kullanılır. En sık kullanılanlar Putty ve SecureCRT'dir.
komutu log'ların, trap'lerin ve hata ayıklama mesajlarını devre dışı bırakır.undo terminal monitor
Cihazın Başlatılamama Sorununun Çözümü
Diğer yönlendiricileri eklediğinizde "Failed to start device AR1. Error code 40" hatası alıyorsanız Menu/Tools/Register Device'a girerek AR_Base, AC_Base, AP_Base, AD_Base ve SAP_Base'i seçerek Register butonuna basın ve bütün işlemlerin bitmesini bekleyin. VirtualBox'ın desteklenen bir sürümünün olduğundan emin olun. Yukarıda anlatılan kurulumdaki işlemleri uygulayın ve bilgisayarı yeniden başlatın.
