eNSP - Statik NAT

[melihcelenk]

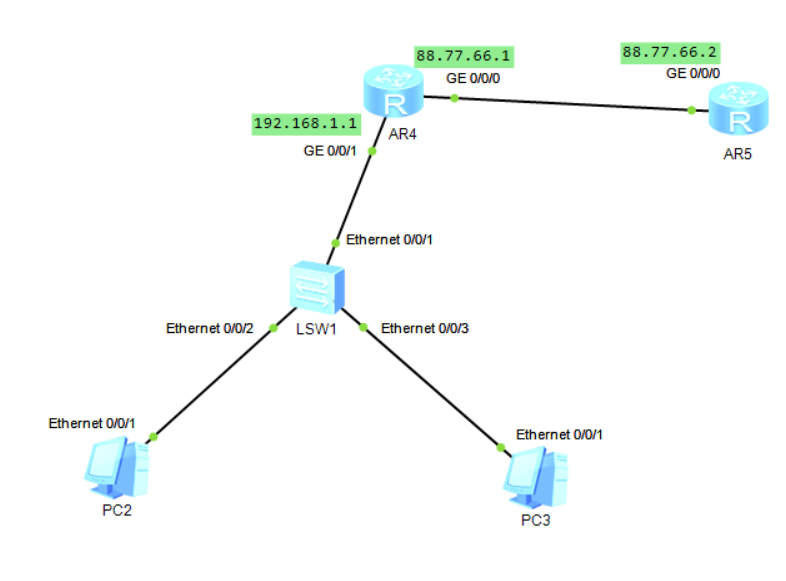

2 adet AR2220 yönlendirici ve bir adet S3700 switch ile şekildeki gibi bir topoloji kuruyoruz ve bütün cihazları başlatıyoruz.

Sağ taraftaki yönlendiricinin (AR5) ara yüzüne giriyoruz.

sys

ile sistem moduna geçiyoruz.

int g0/0/0

ile Gigabit Ethernet 0/0/0 ara yüzüne giriyoruz.

ip add 88.77.66.2 24

ile girdiğimiz porta IP atıyoruz.

Sol taraftaki yönlendiricinin (AR4) ara yüzüne giriyoruz.

sys

komutu ile sistem moduna geçiyoruz.

int g0/0/0

komutu ile dış network ara yüzüne giriyoruz.

ip add 88.77.66.1 24

ile dış bacağa IP atıyoruz.

int g0/0/1

ile iç network ara yüzüne giriyoruz.

ip add 192.168.1.1 24

komutu ile iç bacağa IP atıyoruz.

q

ile geri dönüyoruz.

dhcp enable

ile DHCP'yi aktifleştiriyoruz.

int g0/0/1

ile tekrar iç network ara yüzüne giriyoruz.

dhcp select interface

ile bu ara yüzün adres havuzunu kullanmasını sağlıyoruz.

int g0/0/0

ile dış network ara yüzüne dönüyoruz.

nat static global 88.77.66.99 inside 192.168.1.254

ile static NAT yapılandırması yapıyoruz.
