eNSP - Dinamik Yönlendirme - OSPF
OSPF (Open Shortest Path Protocol) bir link state protokol olduğu için RIP'teki gibi sadece komşu yönlendiricilerin bilgilendirilmesi yerine bütün düğümlerin topolojisi her bir düğümde bulunur. RIP'te bilgilendirme mesajları UDP paketleriyle taşınırken OSPF'te IP paketleri ile taşınır. Bu nedenle ağ katmanının üstüne çıkmaya gerek kalmaz. RIP'te hedefe giden birden fazla aynı maliyetli yol bulunamazken OSPF'te bulunabilir.

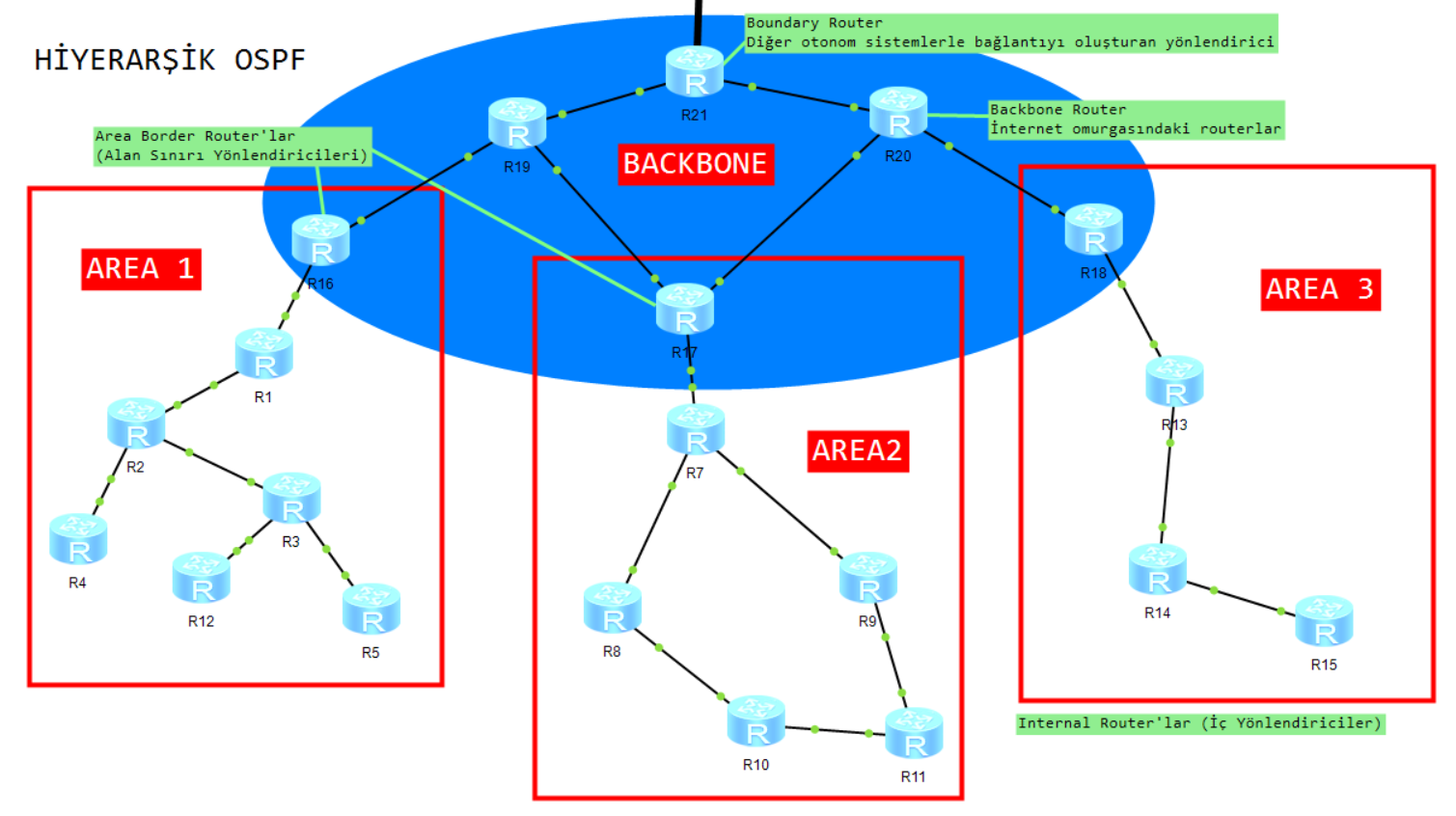

Hiyerarşik OSPF'in alt yapısını göstermek amacıyla aşağıdaki gibi bir topoloji oluşturdum, ancak uygulamada daha basit bir versiyonunu yapacağız.
Hiyerarşik OSPF'te ağlar alanlara ayrılabilir. Bu durumda her bir alandaki yönlendirici sadece kendi alanındaki yönlendiricilerin topolojisini bilir. Diğer alanlara gitmek için sadece ona ulaşacağı yönlendiricinin bilgisine sahiptir.
eNSP - OSPF Uygulaması

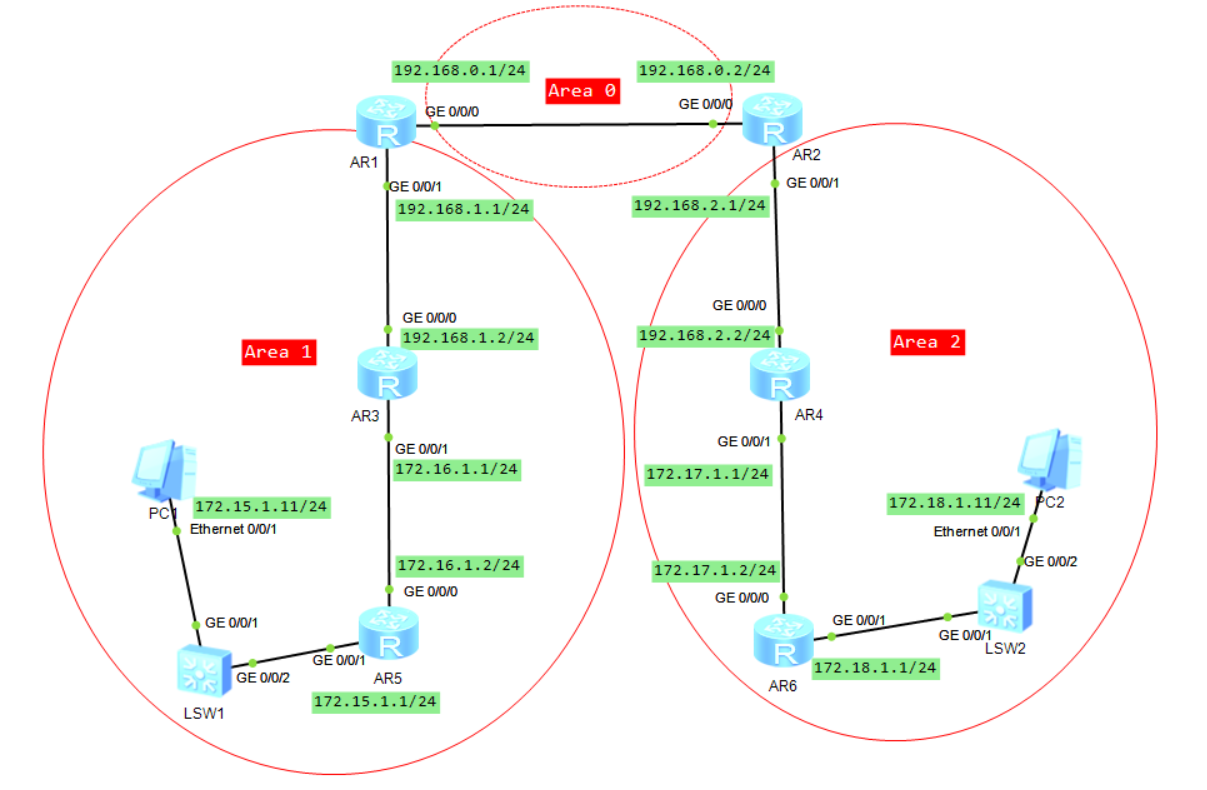

Şimdi bir OSPF uygulaması yapalım. Yönlendiricilerin her bir bacağını burada statik yönlendirme başlığına kadar anlatıldığı gibi ip address komutuyla atayalım. Hepsini yaptıktan sonra OSPF kısmına geçebiliriz.
Başlamadan önce hata yapmamızı önlemeye yardımcı olan veya yaptığımız hataları görmemizi sağlayan bazı komutları inceleyelim. İlerleyen adımlarda bir hatayla karşılaşırsanız bu kısma dönebilirsiniz.
OSPF
Her bir yönlendirici için içinde bulunduğu area'lara network tanımlıyoruz.
Router 1 (AR1)
Router'a bir ID veriyoruz.

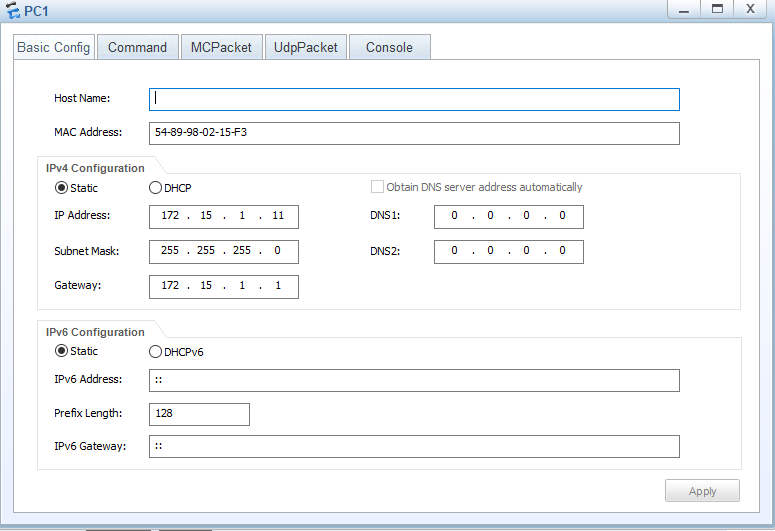

PC1 için ayarları şekildeki gibi yapıyoruz.

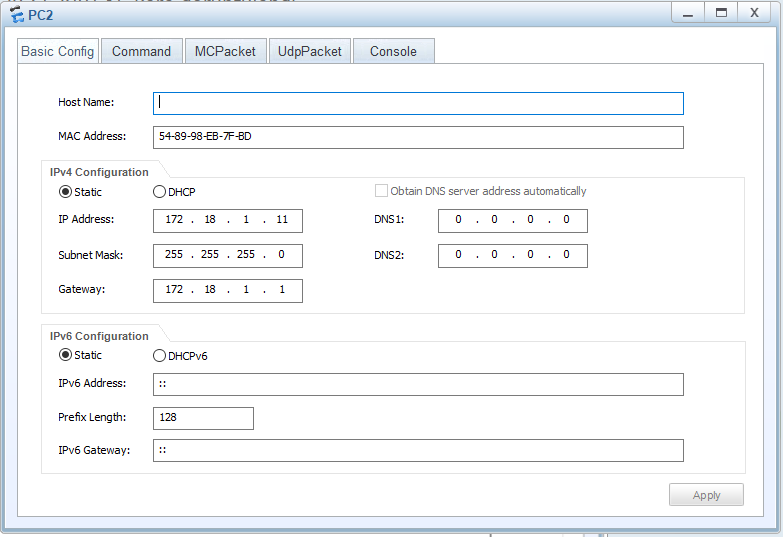

PC2 için ayarları aşağıdaki şekilde yapıyoruz.

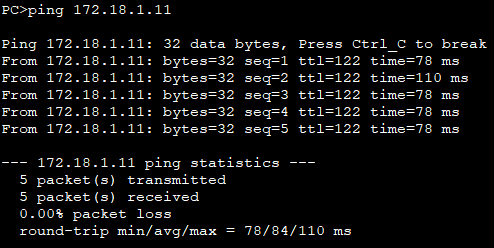

PC1 terminalini açarak 172.18.1.11 IP'sini verdiğimiz PC2'ye ping atıyoruz.
Konfigürasyonumuzun başarılı olduğunu görüyoruz. Eğer ping işlemi başarısızsa her bir yönlendiriciye ping atarak sorunun hangi yönlendiricide olduğunu bulabilirsiniz. Sorunu tespit ettiğiniz yönlendiriciler için display ospf interface ile yapılandırmayı kontrol edebilir, başta bahsettiğim komutlarla düzeltmeleri yapabilirsiniz.
İLGİLİ BAĞLANTILAR:
Daha fazla komuta ihtiyaç duyarsanız bağlantıdan ulaşabilirsiniz: https://support.huawei.com/enterprise/t ... 1100082074
https://support.huawei.com/enterprise/e ... -functions
https://info.support.huawei.com/network ... sk001.html
Hiyerarşik OSPF'in alt yapısını göstermek amacıyla aşağıdaki gibi bir topoloji oluşturdum, ancak uygulamada daha basit bir versiyonunu yapacağız.
Hiyerarşik OSPF'te ağlar alanlara ayrılabilir. Bu durumda her bir alandaki yönlendirici sadece kendi alanındaki yönlendiricilerin topolojisini bilir. Diğer alanlara gitmek için sadece ona ulaşacağı yönlendiricinin bilgisine sahiptir.
eNSP - OSPF Uygulaması
Şimdi bir OSPF uygulaması yapalım. Yönlendiricilerin her bir bacağını burada statik yönlendirme başlığına kadar anlatıldığı gibi ip address komutuyla atayalım. Hepsini yaptıktan sonra OSPF kısmına geçebiliriz.
Başlamadan önce hata yapmamızı önlemeye yardımcı olan veya yaptığımız hataları görmemizi sağlayan bazı komutları inceleyelim. İlerleyen adımlarda bir hatayla karşılaşırsanız bu kısma dönebilirsiniz.
ile hangi area'da hangi networklerin tanımlı olduğunu görebiliriz.display ospf interface
şeklinde bir komut ile yanlış girdiğimiz bir network'ü geri alırız.undo network 192.168.2.1 0.0.0.255
ile oluşturduğumuz 1 ID'li area'yı geri alırız.undo area 1
veya uzun şekilde system-view komutuyla sistem moduna geçeriz. Eğer başta bunu yapmazsak veya cihazı bir müddet boşta bekletirsek kullanıcı moduna döneceğinden aşağıdaki işlemleri yapamayız.sys
Bu komutla yönlendiricilere R1, R2, R3 gibi isimler vererek hangisi üzerinde çalıştığımızı net bir şekilde görmüş oluruz.sys R1
OSPF
Her bir yönlendirici için içinde bulunduğu area'lara network tanımlıyoruz.
Router 1 (AR1)
Router'a bir ID veriyoruz.
ospf [ proses ID'si] şeklinde bir komutla başlayalım.router id 1.1.1.1
area [ area ID'si ] şeklinde bir komutla alanımıza ID verelim.ospf 1
network [ ip ] [ wildcard maskesi ] şeklinde bir komutla network tanımlayalım. (Wildcard maskesi 255.255.255.255'ten alt ağ maskesinin çıkarılmış hâlidir.)area 0
Şimdi yönlendiricimizin diğer bacağına geçelim.network 192.168.0.0 0.0.0.255
area 1
Router 2 (AR2)network 192.168.1.0 0.0.0.255
Router 3 (AR3)router id 2.2.2.2
ospf 1
area 0
network 192.168.0.0 0.0.0.255
q
area 2
network 192.168.2.0 0.0.0.255
Router 4 (AR4)router id 3.3.3.3
ospf 1
area 1
network 192.168.1.0 0.0.0.255
network 172.16.1.0 0.0.0.255
Router 5 (AR5)router id 4.4.4.4
ospf 1
area 2
network 192.168.2.0 0.0.0.255
network 172.17.1.0 0.0.0.255
Router 6 (AR6)router id 5.5.5.5
ospf 1
area 1
network 172.15.1.0 0.0.0.255
network 172.16.1.0 0.0.0.255
PC1router id 6.6.6.6
ospf 1
area 2
network 172.17.1.2 0 0.0.0.255
network 172.18.1.0 0.0.0.255
PC1 için ayarları şekildeki gibi yapıyoruz.
PC2 için ayarları aşağıdaki şekilde yapıyoruz.
PC1 terminalini açarak 172.18.1.11 IP'sini verdiğimiz PC2'ye ping atıyoruz.
Konfigürasyonumuzun başarılı olduğunu görüyoruz. Eğer ping işlemi başarısızsa her bir yönlendiriciye ping atarak sorunun hangi yönlendiricide olduğunu bulabilirsiniz. Sorunu tespit ettiğiniz yönlendiriciler için display ospf interface ile yapılandırmayı kontrol edebilir, başta bahsettiğim komutlarla düzeltmeleri yapabilirsiniz.
İLGİLİ BAĞLANTILAR:
Daha fazla komuta ihtiyaç duyarsanız bağlantıdan ulaşabilirsiniz: https://support.huawei.com/enterprise/t ... 1100082074
https://support.huawei.com/enterprise/e ... -functions
https://info.support.huawei.com/network ... sk001.html
