eNSP - DNS ve HTTP Sunucu
Bu bölümde bir eNSP üzerinde DNS sunucusu ve istemciler kullanarak melihcelenk.com şeklinde bir web sitesine domain üzerinden bağlanacağız ve google.com alan adını verdiğimiz bir yönlendiriciye IP kullanmadan ping göndereceğiz.
Gerekenler: Routers sekmesinden 3 adet Router, Switchces sekmesinden 2 adet S5700, End Devices kısmından 3 adet PC, 2 server (biri HTTP Sunucusu, diğeri DNS sunucusu olarak kullanılacak)
Yönlendiricileri statik veya dinamik yönlendirmeden herhangi biriyle şekildeki topolojiyi kullanarak yönlendirebilirsiniz.
Yönlendiriciler için konfigürasyonu yaptıktan sonra 192.168.1.23 IP'li DNS sunucumuzu ve 192.168.0.34 IP'li HTTP sunucumuzu ekliyoruz.
HTTP sunucumuzu Basic Config sekmesinde belirtilen şekilde ayarlıyoruz. Herhangi bir cihazla iletişim kurup kuramadığını test etmek için Ping Test bölümüne istenilen cihazın IP adresi yazılarak Send butonuna tıklanabilir.
HTTP sunucumuzun kök dizinini Server Info sekmesinin Root Path bölümünden seçip Start butonuna tıklıyoruz.
DNS sunucumuzun IP konfigürasyonunu yapıyoruz.
Ardından DNS sunucusuna HTTP sunucumuzun IP adresini aşağıdaki şekilde kaydediyoruz.
HostName: melihcelenk.com
IP Address: 192.168.0.34
Başka bir örnek olması açısından sunucu yerine yönlendirici için de kayıt ekleyelim.
HostName: google.com
IP Address: 20.0.0.2
İstemcilerin IP adres ve varsayılan ağ geçitlerini kendi bulundukları ağa göre veriyoruz ve DNS sunucumuzun IP'sini DNS bölümüne yazıyoruz.
Client Info sekmesinde URL'i yazdığımızda istemci 192.168.1.23 IP'li DNS sunucumuzdan melihcelenk.com'un IP'sini öğreniyor ve 192.168.0.34'ün 80 portuna bağlantı sağlıyor. Bu gerçek bir sunucu olmadığı için sadece başarılı olup olmadığı mesajını verip bu dosyayı indirmemizi sağlıyor.
Şimdi de 192.168.0.11 IP'sini verdiğimiz, varsayılan ağ geçidi 192.168.0.1 olan ve 192.168.1.23 IP'li DNS sunucusunu kullanan PC1'den google.com'a ping atalım.
DNS sunucusunda 20.0.0.2 IP'sini verdiğimiz google.com'dan cevap geldi. Her iki durum da belirtilen şekilde sonuçlandığında konfigürasyonun başarılı olduğunu söyleyebiliriz.
Yine melihcelenk.com'a bu kez PC3'ten ping attığımızda 192.168.0.34'e gittiğini görebiliriz.
Gerekenler: Routers sekmesinden 3 adet Router, Switchces sekmesinden 2 adet S5700, End Devices kısmından 3 adet PC, 2 server (biri HTTP Sunucusu, diğeri DNS sunucusu olarak kullanılacak)
- resim_2021-11-08_180213.png (189.02 KiB) 481 kere görüntülendi

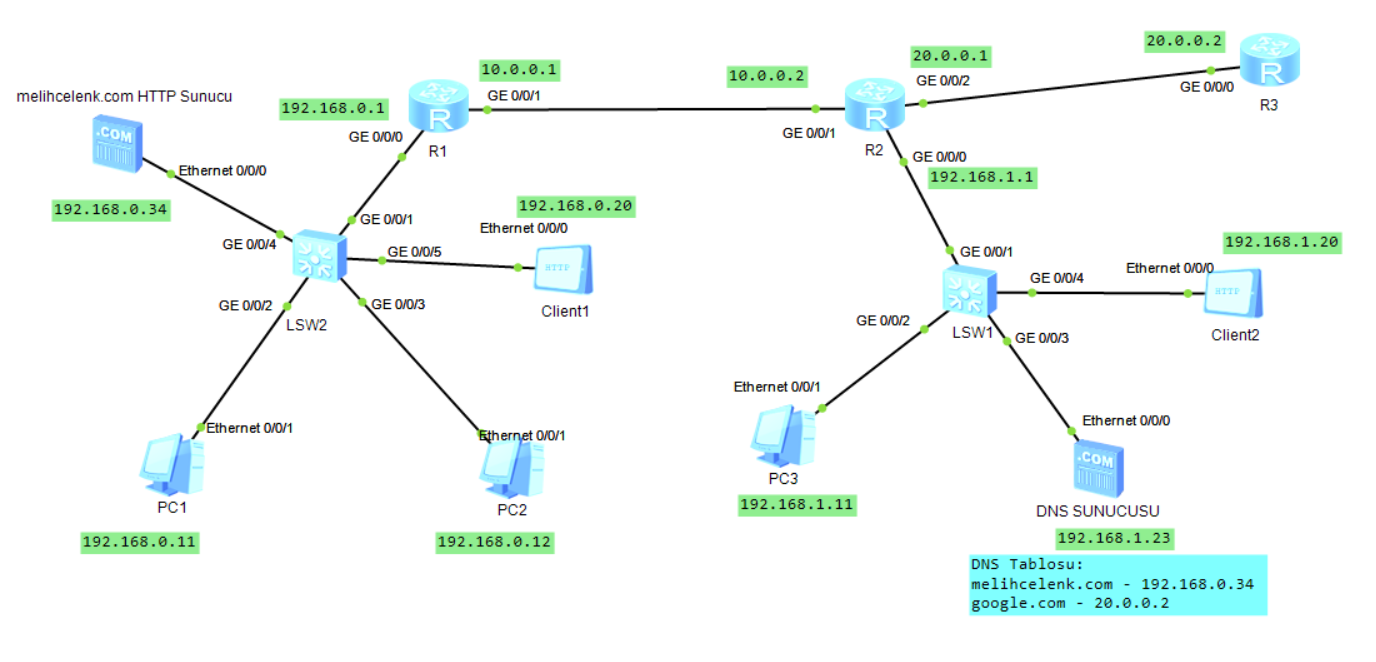

Yönlendiricileri statik veya dinamik yönlendirmeden herhangi biriyle şekildeki topolojiyi kullanarak yönlendirebilirsiniz.
Yönlendiriciler için konfigürasyonu yaptıktan sonra 192.168.1.23 IP'li DNS sunucumuzu ve 192.168.0.34 IP'li HTTP sunucumuzu ekliyoruz.

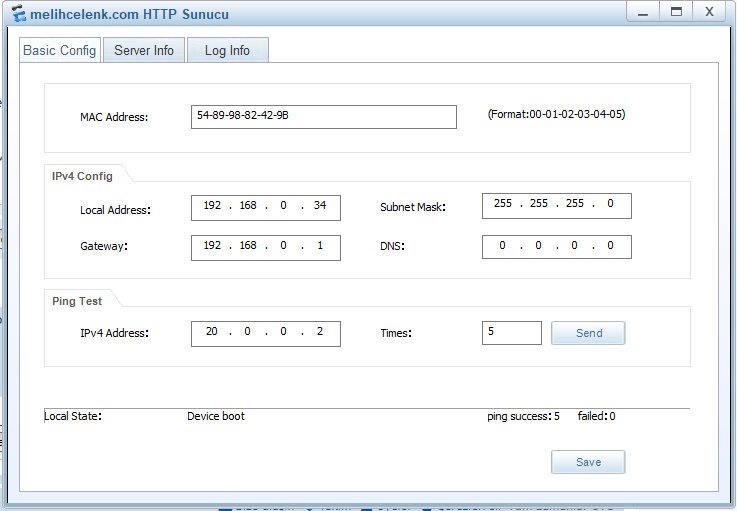

HTTP sunucumuzu Basic Config sekmesinde belirtilen şekilde ayarlıyoruz. Herhangi bir cihazla iletişim kurup kuramadığını test etmek için Ping Test bölümüne istenilen cihazın IP adresi yazılarak Send butonuna tıklanabilir.
- resim_2021-11-08_180356.png (28.44 KiB) 481 kere görüntülendi

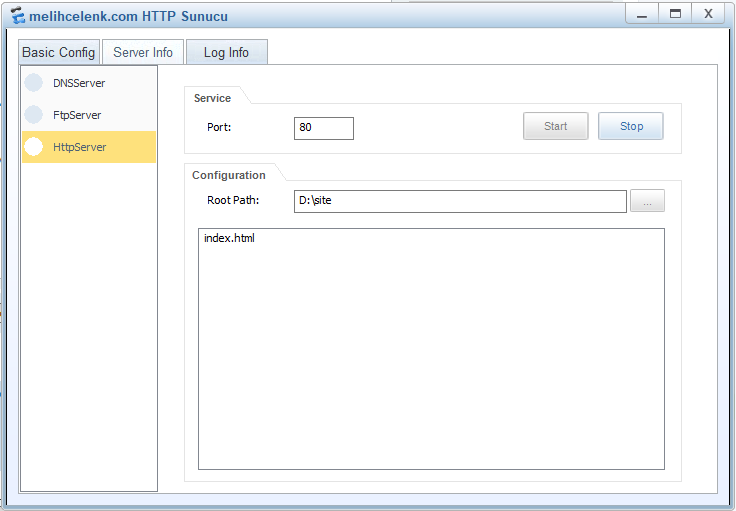

HTTP sunucumuzun kök dizinini Server Info sekmesinin Root Path bölümünden seçip Start butonuna tıklıyoruz.
- resim_2021-11-08_180656.png (22.74 KiB) 481 kere görüntülendi

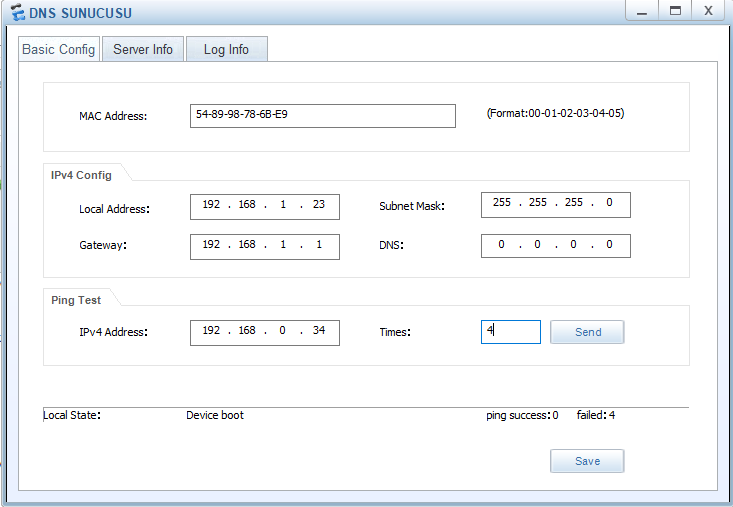

DNS sunucumuzun IP konfigürasyonunu yapıyoruz.
- resim_2021-11-08_180949.png (26.86 KiB) 481 kere görüntülendi

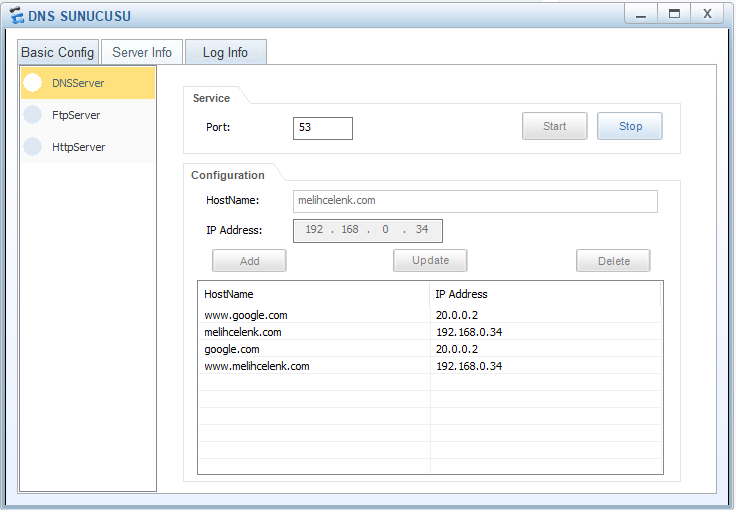

Ardından DNS sunucusuna HTTP sunucumuzun IP adresini aşağıdaki şekilde kaydediyoruz.
HostName: melihcelenk.com
IP Address: 192.168.0.34
Başka bir örnek olması açısından sunucu yerine yönlendirici için de kayıt ekleyelim.
HostName: google.com
IP Address: 20.0.0.2
- DNS Sunucusu 2.PNG (27.05 KiB) 479 kere görüntülendi

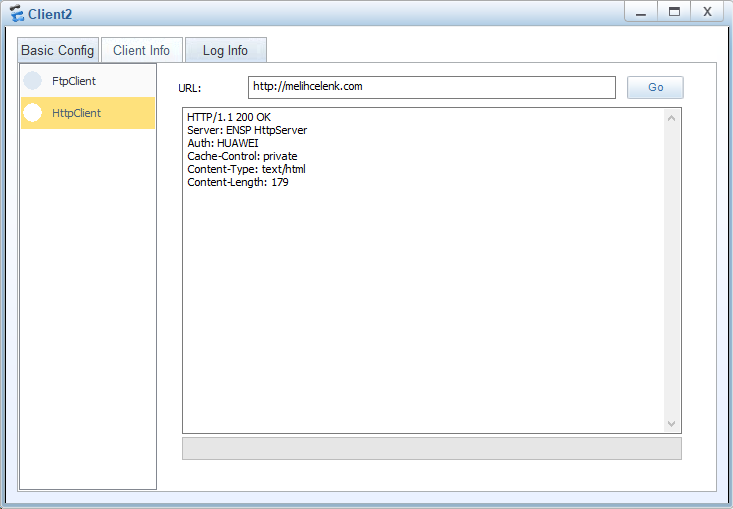

İstemcilerin IP adres ve varsayılan ağ geçitlerini kendi bulundukları ağa göre veriyoruz ve DNS sunucumuzun IP'sini DNS bölümüne yazıyoruz.
- client.PNG (22.16 KiB) 481 kere görüntülendi
- client 2.PNG (22.03 KiB) 481 kere görüntülendi

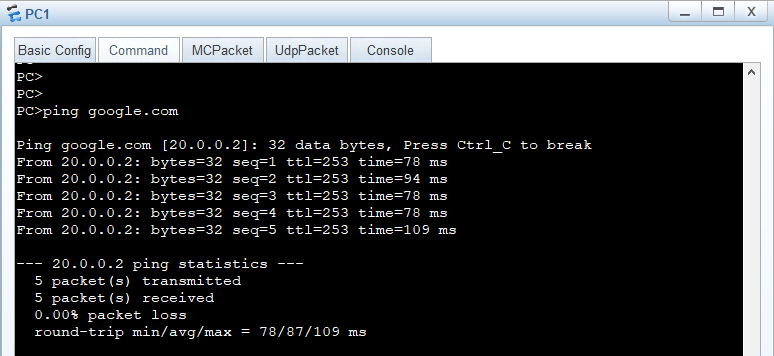

Şimdi de 192.168.0.11 IP'sini verdiğimiz, varsayılan ağ geçidi 192.168.0.1 olan ve 192.168.1.23 IP'li DNS sunucusunu kullanan PC1'den google.com'a ping atalım.
- resim_2021-11-08_184506.png (32.89 KiB) 468 kere görüntülendi
DNS sunucusunda 20.0.0.2 IP'sini verdiğimiz google.com'dan cevap geldi. Her iki durum da belirtilen şekilde sonuçlandığında konfigürasyonun başarılı olduğunu söyleyebiliriz.

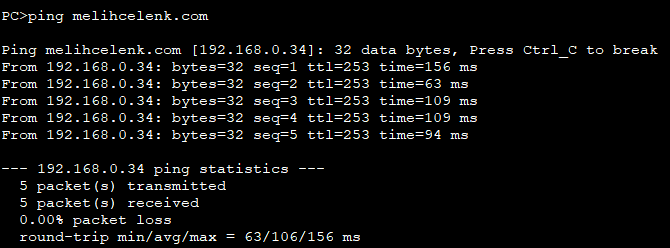

Yine melihcelenk.com'a bu kez PC3'ten ping attığımızda 192.168.0.34'e gittiğini görebiliriz.
- resim_2021-11-08_194714.png (17.65 KiB) 464 kere görüntülendi
